專門為通過加工準備的多軸編程解決方案

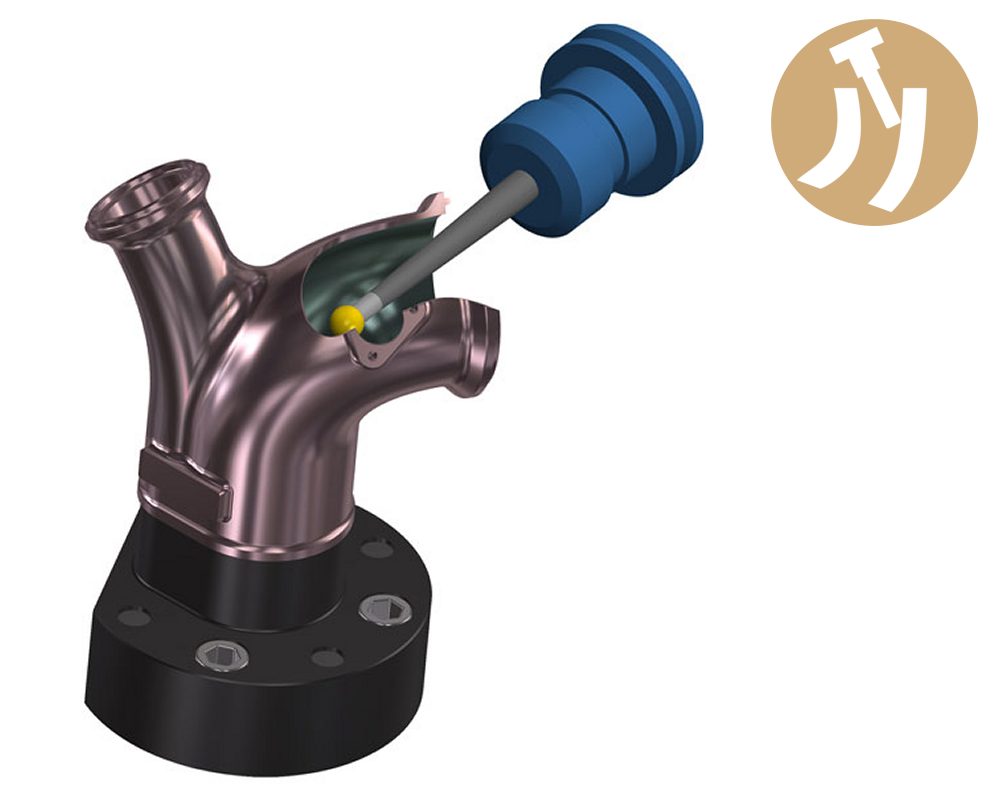

Mastercam 的通道專家可以基於曲面或實體模型創建精確的通道加工刀路。
使加工過程中不必要的機床運動最小化
生成高效率刀路達成優異表面質量，同時可以用於類似通道形狀的任何管狀特徵加工。
通道專家使用錐度糖求型銑刀加工，對刀具（刀柄，刀肩，刀套）進行整體干涉檢查。
切削選項
Mastercam 通道專家中有多種切削策略。可以選擇僅加工頂部，僅加工底部或加工整個通道， 支持精確設置 毛坯餘量。
刀路
通道專家的刀路先使用 3 軸運動，先在通道內加工所 有可達區域， 然後自動轉換為 5 軸微傾運動進行通道內部的精細加工。
這樣可避免魚尾刀痕和不必要的往復刀路，並在通道內部進行光順的接刀。
功能及優勢
•通道專家可以進行開粗加工及精加工，適應基於鑄件加工或毛坯加工。
•支持由多曲面拼合而成的圖形。
•自動計算和優化加工傾斜角度，不必分曲面或創建刀軸控制輔助線。
•Mastercam 模擬器可以按刀路一步步仿真，甚至顯示在通道中間的接刀過程。
•為所有合適的機床生成 5 軸加工 G 代碼。
•降低複雜通道特徵加工的編程難度。
•大幅減少通道特徵加工編程時間。
通道專家操作流程
STEP 1
選擇或定義刀具形狀 |
STEP 2
選擇通道曲面和切削模式 |
STEP 3
設置刀具或刀柄的干涉區域 |
STEP 4
定義零件特徵讓 Mastercam 為您繼續工作 |
.jpg) |
(1).jpg) |
.jpg) |
 |
注：Mastercam中的“葉片專家”功能必須單獨額外購買。它適用於 Mastercam 3D Mill、3D Router。使用 Mastercam Blade Expert 無需另外購買 Mastercam Multiaxis。
